Installation de chantier
Installation de chantier pour une entreprise de gros oeuvre à Reims

Une armoire de chantier a été réalisée. Elle se compose d'un disjonteur 4x100A différentiel 1A sélectif, d'un disjoncteur 4x80A courbe D pour la grue, de 2 disjoncteurs 4x40A pour les coffrets de prises de courant d'étage, d'un disjoncteur pour les bungalows et sanitaires, d'un disjoncteur différentile pour l'arrêt d'urgence, des voyants de signalisation et de l'arrêt d'urgence. Les entrées de câbles ont été réalisées par presse-étoupes. L'armoire repose sur un chassis avec toit.
Des coffrets de prises de courant d'étage montés sur chassis ont été livrés.
Chacun se compose d'un arrêt d'urgence, de 4 prises de courant monophasés, d'une prises de courant triphasée et des protections générales et divisionnaires.

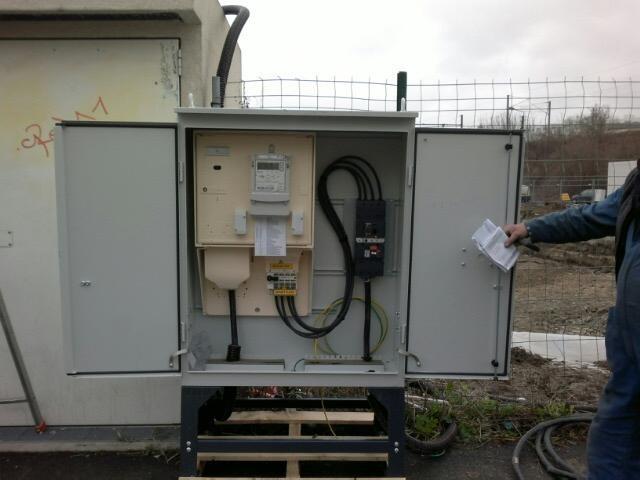

Une armoire tarif jaune a été fournie et posée à proximité du local EDF. Un disjoncteur 4x160A a été ajouté. Depuis le transformateur, des liaisons en RO2V ont été tirées et raccordées au disjoncteur.
Entre le tarif jaune et l'armoire générale, une liaison en câble AR2V 4x35 a été passée sous fourreau.
Des alimentations électriques entre l'armoire générale et les coffrets de prises de courant ont été raccordées. Les alimentations ont été passées sous fourreaux.
Les bungalows et les sanitaires ont été alimentés et raccordés.
L'armoire gnérale a été mise à la terre par piquet et câble cuivre nu 25². Le chantier se trouvant à proximité de voies ferrées, la grue a du être mise à la terre sur les rails. Le câble a été passé en aérien puis sous fourreau.
L'installation de chantier a été réceptionnée par ERDF et un organisme de contrôle.
