Création d'un atelier pour une administration à Gueux

 Installation de chantier

Un coffret de chantier et son alimentation provisoire depuis l'armoire électrique existante ont été mis en place.

Armoire de protection

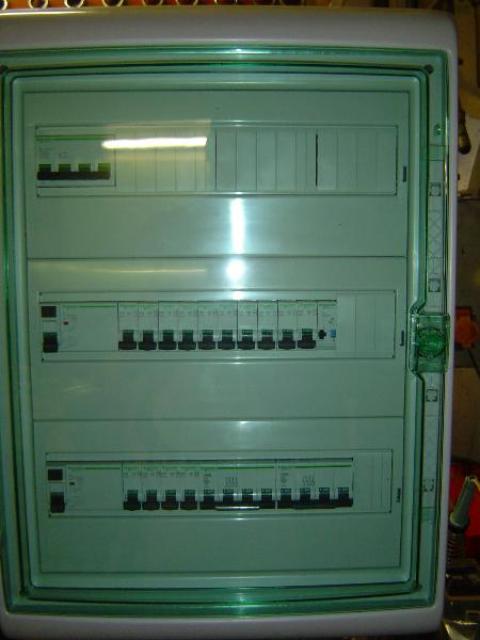

Dans l'armoire électrique général, a été ajouté un départ suite à la création de l'atelier. Une liaison en câble RO2V alimente l'extension du bâtiment. Dans l'atelier un coffret électrique étanche secondaire a été raccordé. Il comprend un arrêt d'urgence, une coupure générale, les disjoncteurs de protection éclairage, prises de courant, chauffage et force.

Prise de terre et Mise à la terre

Pour la mise à la terre générale de l'extension, un câble cuivre nu 25² ceinture l'emprise du bâtiment en fond de fouille. Une barrette de coupure est raccordée à ce câble. L'interconnexion des terres entre bâtiments a été réalisée. Le réseau de mise à la terre est complété par les liaisons équipotentielles.

Appareillage

Les appareillages électriques et luminaires installés dans l'atelier sont de type étanche.

Chauffage électrique

Le chauffage de l'atelier est assuré par des convecteurs électriques reliés à un kit de programmation centralisé.

Alarme incendie

Des déclencheurs manuels et des diffuseurs sonores ont été ajoutés sur l'installation existante. Le câblage a été réalisé sous tube IRL en câble CR1 et fil alarme rouge. Ces câbles sont issus de la centrale sur laquelle ils ont été raccordés. En fin de chantier, la centrale incendie a été reprogrammée permettant ainsi d'effectuer les essais et la mise en service définitive.

Téléphone

Afin de relier téléphoniquement l'atelier au reste du bâtiment, une RJ45 catégorie 5E a été raccordée.

Canalisations

Le câblage courant fort a été réalisé en RO2V et le câblage informatique en câble FTP 4 paires de catégorie 5E.
Ces câbles cheminent sous tubes IRL, sous goulottes électriques et chemins de câbles.
