Alimentation machine

Alimentation machine

Secteur activité : Industrie

Lieu de réalisation : Pontfaverger

Description :

Installation d'une machine 45 chevaux dans une industrie proche de Pontfaverger.

 Raccordement

Nous avons raccordé un interrupteur 4x100A au jeu de barres existant.

Protection et commande moteur principal

Le moteur de la machine est protégé p ar un disjoncteur moteur et un contacteur 3x80A. Les protections ont été raccordées et câblées dans l'armoire électrique existante.

Démarreur

Cette installation est couplée à un démarreur ralentisseur progressif triphasé 80A.

Canalisation

Les liaisons électriques entre machine et armoires se sont faites par le passage de câbles 4G10 et 4G1,5.

Pompe

Parrallèment, une pompe a été câblée et raccordée. Elle est protégée par un disjoncteur réglable, un disjoncteur moteur associé à un contacteur triphasé. Sa liaison électrique de 70M s'est faite en RO2V 4G2,5.

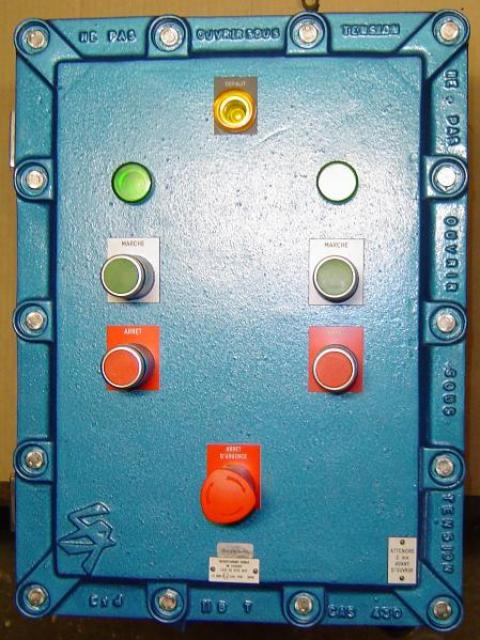

Coffret anti-déflagrant

Dans l'atelier à proximité de la machine, un coffret électrique ATEX a été posé. Sur sa façade sont disposés 1 arrêt d'urgence, 2 boutons marche, 2 boutons arrêt, 2 voyants et 6 presse étoupe Antidéflagrants pour entrées de câbles. L'équipement du coffret comprend 1 disjoncteur, 1 transformateur et un disjoncteur différentiel pour l'électrovanne.
